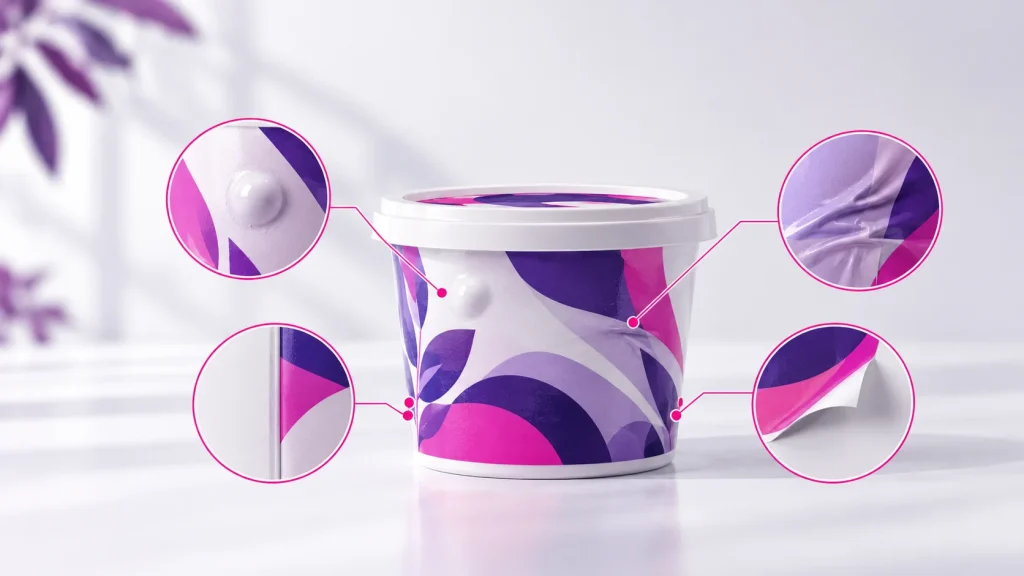

در لیبل‌گذاری درون قالب، لیبل را قبل از ورود مذاب داخل قالب می‌گذارند و مذاب هنگام پر شدن قالب آن را به بدنه‌ی ظرف می‌چسباند (ویکی‌پدیا). مشکلات رایج لیبل IML معمولاً همان لحظه‌ای دیده می‌شوند که ظرف از قالب بیرون می‌آید: لیبل کمی کج نشسته، زیرش حباب افتاده یا لبه‌اش بالا آمده است. خبر خوب این است که بیشتر این عیب‌ها علت مشخصی دارند و با چند بررسی ساده پیدا می‌شوند. در این راهنما شش مشکل رایج را مرور می‌کنیم و برای هر کدام علت محتمل و اولین کاری که باید بکنید را می‌گوییم.
اگر هنوز با اصول این روش آشنا نیستید، اول صفحه‌ی چاپ لیبل IML را ببینید. حواستان باشد که علت دقیق هر عیب به قالب، ربات و شرایط خط تولید شما بستگی دارد. این راهنما فقط نقطه‌ی شروع عیب‌یابی مشکلات رایج لیبل IML است. اگر ظرف شما بادی است، مشکلات رایج لیبل BML را بخوانید.
ریشه‌ی مشکلات رایج لیبل IML کجاست؟
قبل از اینکه لیبل را مقصر بدانید، سه گروه عامل را از هم جدا کنید:

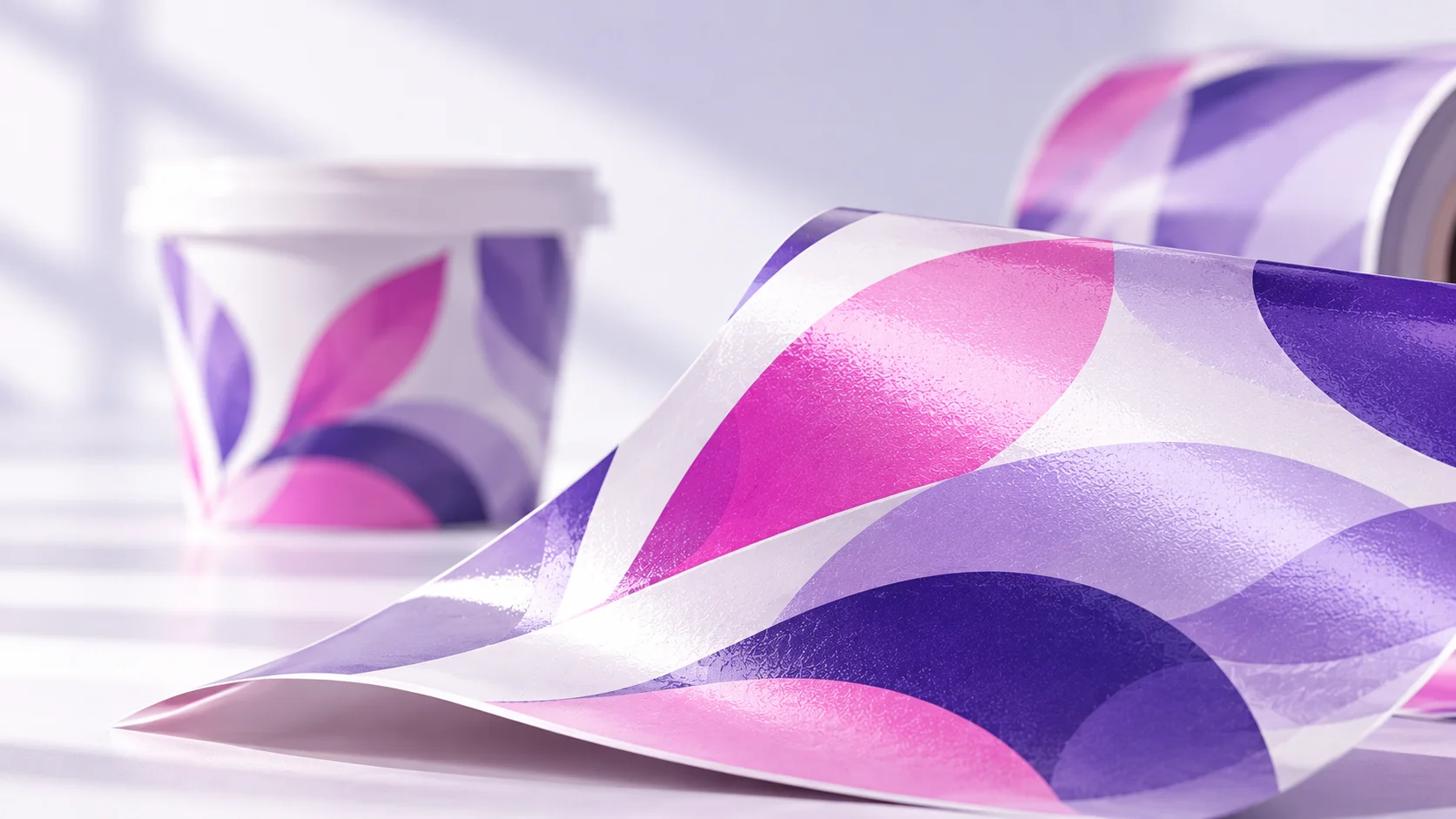

- لیبل: جنس فیلم، ضخامت، لایه‌ی چسب حرارتی، کیفیت برش، تخت بودن و شرایط نگه‌داری.
- قالب و ربات: محل نقطه‌ی تزریق، تهویه‌ی قالب، دقت گریپر ربات و سیستم نگه داشتن لیبل.
- شرایط تولید: دمای مذاب، سرعت و فشار تزریق، دمای قالب و رطوبت محیط.
یک عیب ممکن است ترکیبی از دو یا سه عامل باشد. برای همین هر بار فقط یک متغیر را عوض کنید تا معلوم شود کدام تغییر اثر داشته است.
جدول سریع عیب‌یابی مشکلات رایج لیبل IML
| مشکل | علت‌های رایج | اولین بررسی |
| جابه‌جایی یا کج‌نشستن لیبل | بار ایستای ضعیف، رطوبت، جریان مذاب | واحد شارژ ربات و رطوبت محیط |
| چروک خوردن | تفاوت انقباض، انحنای شدید، ضخامت نامناسب | محل لیبل روی انحنا و ضخامت فیلم |
| حباب زیر لیبل | هوای گیرکرده، تهویه‌ی ناکافی | ونت قالب و تخت بودن لیبل |
| بلند شدن لبه | چسبندگی ضعیف، ناسازگاری جنس | سازگاری لایه‌ی حرارتی با ظرف و دمای مذاب |
| برداشت دوتایی لیبل | بار ایستای زیاد در دسته‌ی لیبل | هوادهی دسته و یونایزر |
| خراش یا کم‌رنگی چاپ | سایش هنگام جابه‌جایی، لاک ناکافی | مسیر حمل و گریپر |
۱. جابه‌جایی یا کج‌نشستن لیبل IML
چه می‌بینید؟ لیبل نسبت به جای طراحی‌شده بالاتر، پایین‌تر یا کج نشسته است. گاهی هم کاملاً از جایش بیرون می‌افتد. جابه‌جایی هم از مشکلات رایج لیبل IML است.
علت‌های محتمل:
- بار الکترواستاتیک کافی نیست و لیبل محکم به دیواره‌ی قالب نمی‌چسبد.
- رطوبت بالای محیط بار ایستا را کم می‌کند.
- مذاب با فشار یا سرعت زیاد از سمت لیبل وارد قالب می‌شود.
- گریپر ربات تنظیم نیست یا فرسوده شده است.
- لیبل قبل از قرار گرفتن در قالب خمیده بوده است.
اولین کار: اول رطوبت محیط و بار ایستا را بررسی کنید. بعد محل نقطه‌ی تزریق نسبت به لیبل و تنظیم ربات را ببینید.
۲. چروک خوردن لیبل IML
چه می‌بینید؟ سطح لیبل موج‌دار یا چین‌دار می‌شود، مخصوصاً نزدیک انحنای ظرف. چروک هم از مشکلات رایج لیبل IML است.
علت‌های محتمل:
- لیبل و بدنه‌ی ظرف هنگام سرد شدن به یک اندازه جمع نمی‌شوند.
- ضخامت یا سفتی فیلم با انحنای ظرف جور نیست.
- لیبل روی بخشی با انحنای شدید یا نزدیک گوشه قرار گرفته است.
- دمای مذاب یا قالب مناسب نیست.
اولین کار: لیبل را از ناحیه‌ی پرانحنا دورتر کنید، اندازه‌اش را کمی کوچک‌تر بگیرید و یک نمونه‌ی آزمایشی با ضخامت دیگر بسازید. بهتر است شکل ظرف را از همان مرحله‌ی طراحی به طراح بدهید تا طرح روی سطح خمیده تست شود.
۳. حباب زیر لیبل IML
چه می‌بینید؟ برجستگی‌های کوچک یا بزرگ که زیر لیبل هوا را نشان می‌دهند. حباب یکی از مشکلات رایج لیبل IML است و معمولاً به تهویه برمی‌گردد.
علت‌های محتمل:
- هوا بین لیبل و دیواره‌ی قالب گیر کرده است.
- تهویه‌ی (ونت) قالب کافی نیست.
- لیبل خمیده یا مرطوب است و کامل روی دیواره نمی‌نشیند.
- جریان مذاب هوا را به سمت لیبل هل می‌دهد.
اولین کار: ونت‌های قالب را بازبینی کنید، قبل از قرار دادن لیبل تخت بودنش را چک کنید و سرعت پر شدن قالب را کمی تغییر بدهید.
۴. بلند شدن لبه‌ی لیبل IML و چسبندگی ضعیف
چه می‌بینید؟ لبه‌ی لیبل از بدنه جدا می‌شود یا با ناخن راحت بالا می‌آید. این هم از مشکلات رایج لیبل IML است.
علت‌های محتمل:
- لایه‌ی چسب حرارتی لیبل با جنس ظرف سازگار نیست.
- دمای مذاب پایین است و لایه‌ی حرارتی کامل فعال نمی‌شود.
- روی لیبل گرد و غبار یا آلودگی نشسته است.
- لیبل کهنه شده یا در شرایط نامناسب نگه‌داری شده است.
اولین کار: مطمئن شوید لیبل برای همان جنس ظرف ساخته شده است (PP یا PE). دمای مذاب را در محدوده‌ی توصیه‌شده نگه دارید و بسته‌ی لیبل را تمیز و دور از رطوبت نگه دارید.
۵. برداشت دوتایی یا چسبیدن لیبل‌ها به هم
چه می‌بینید؟ ربات هم‌زمان دو لیبل برمی‌دارد یا لیبل‌ها در مگزین به هم چسبیده‌اند. این مورد هم از مشکلات رایج لیبل IML است.
علت‌های محتمل:
- بار ایستا در دسته‌ی لیبل زیاد است.
- هوا خیلی خشک است.
- لبه‌های برش‌خورده تمیز از هم جدا نشده‌اند.
- دسته‌ی لیبل خیلی فشرده بسته‌بندی شده است.
اولین کار: لبه‌های دسته‌ی لیبل را قبل از گذاشتن در مگزین باد بدهید و در مسیر از یونایزر (حذف‌کننده‌ی بار ایستا) استفاده کنید. اگر مشکل از لبه‌ی برش است، نمونه را برای تیم فنی ماتریس بفرستید.
۶. خراش، کم‌رنگی یا تغییر ظاهر چاپ
چه می‌بینید؟ رد خراش، لکه یا کم‌رنگ شدن بخشی از طرح روی ظرف نهایی. خراش هم از مشکلات رایج لیبل IML است.
علت‌های محتمل:
- لیبل هنگام حمل یا گرفتن با گریپر ساییده می‌شود.
- لاک محافظ روی سطح چاپ کافی نیست.
- لیبل مدت طولانی در تماس یا گرمای زیاد مانده است.
- بعضی رنگ‌ها و فیلم‌ها، مثل سطح متالایز، زود خراش می‌خورند.
اولین کار: مسیر حمل لیبل و گریپر را از نظر نقاط ساینده بازرسی کنید. اگر لیبل از قبل خراش داشت، نمونه را با توضیح مرحله‌ای که عیب دیده شد برای تیم فنی ماتریس بفرستید.
قبل از تولید انبوه، جلوی مشکلات رایج لیبل IML را چطور بگیریم؟
- تست نمونه: قبل از تیراژ بالا، چند نمونه را روی همان قالب و همان ربات تست کنید.
- عادت‌دادن لیبل به محیط: بسته‌ی لیبل را چند ساعت قبل از مصرف در محیط تولید بگذارید و دیرتر باز کنید.
- نگه‌داری درست: لیبل‌ها را صاف و دور از رطوبت و نور مستقیم نگه دارید.
- اطلاعات به چاپخانه: مشخصات قالب و ربات را قبل از طراحی بدهید، نه بعد از چاپ.
- ثبت تنظیمات موفق: دمای مذاب، سرعت و تنظیمات ربات را یادداشت کنید تا در تیراژهای بعدی تکرار شود.
برای سفارش لیبل چه اطلاعاتی بدهیم؟
هرچه اطلاعات کامل‌تر باشد، احتمال عیب کمتر است. این موارد را آماده کنید:
- جنس ظرف (PP یا PE) و روش تولید (تزریقی یا بادی)
- ابعاد ناحیه‌ی لیبل و میزان انحنا
- نوع محصول و شرایط آن، مثل پرکن گرم، پاستوریزه یا فریزر (اگر محصول لبنی یا نوشیدنی است، بسته‌بندی لبنیات و نوشیدنی را هم ببینید)
- نوع ربات و روش نگه داشتن لیبل در قالب
- تیراژ تقریبی
با این اطلاعات می‌توانید برای سفارش لیبل IML مشاوره بگیرید و قبل از چاپ مشخص کنید کدام فیلم و لایه‌ی حرارتی مناسب است. تیم فنی هم علت مشکلات رایج لیبل IML را سریع‌تر پیدا می‌کند.
سؤال‌های متداول درباره‌ی مشکلات رایج لیبل IML
چرا لیبل روی یک قالب خوب می‌نشیند و روی قالب دیگر نه؟
چون شکل ظرف، محل نقطه‌ی تزریق و تهویه‌ی قالب‌ها با هم فرق می‌کند. یک لیبل ثابت ممکن است روی یک قالب هیچ مشکلی نداشته باشد و روی قالب دیگر چروک یا حباب بدهد.
رطوبت چقدر روی IML اثر دارد؟
رطوبت هم بار ایستای لیبل را تغییر می‌دهد و هم می‌تواند لیبل را خمیده کند. برای همین عیب‌های جابه‌جایی و حباب اغلب با عوض شدن فصل یا شرایط سالن تولید کمتر یا بیشتر می‌شوند.
قبل از تولید انبوه چه تستی لازم است؟
حداقل یک تیراژ آزمایشی روی همان قالب و ربات اصلی. در این تست نشستن لیبل، چسبندگی لبه‌ها، حباب و دوام چاپ را بررسی کنید و تنظیمات موفق را یادداشت کنید.
جمع‌بندی
بیشتر مشکلات رایج لیبل IML از چند علت تکراری می‌آیند: بار ایستا، رطوبت، تهویه‌ی قالب، جنس و لایه‌ی حرارتی لیبل و شرایط تزریق. اگر لیبل را تست کنید، درست نگه دارید و اطلاعات کامل قالب و ربات را به چاپخانه بدهید، بخش بزرگی از این عیب‌ها قبل از تولید انبوه از بین می‌روند. اگر پروژه‌ی جدیدی دارید، برای چاپ لیبل IML مشخصات ظرف و تیراژ را بفرستید تا گزینه‌ی مناسب بررسی شود.
