لیبل IMD چیست؟
IMD مخفف In-Mold Decoration و به معنای «تزئین درون قالبی» است. در این روش، اجرای طرح تزئینی با مرحله قالب‌گیری قطعه پلاستیکی ادغام می‌شود. سرنوشت فیلم نیز به شیوه تولید بستگی دارد: در برخی فرآیندها لایه تزئینی به قطعه انتقال می‌یابد و در برخی دیگر، فیلم چاپ‌شده همراه محصول نهایی باقی می‌ماند.
در شیوه‌های متداول، ابتدا قطعه تولید می‌شود و سپس عملیات چاپ، رنگ‌آمیزی یا نصب برچسب روی آن انجام می‌گیرد؛ مراحلی که گاهی به تجهیزات و زمان اضافی نیاز دارند. در فناوری IMD، تزئین با قالب‌گیری تزریقی هم‌زمان می‌شود و طرح در همان چرخه تولید روی قطعه شکل می‌گیرد. این یکپارچگی می‌تواند ظاهر منسجم‌تری با جزئیات گرافیکی دقیق ایجاد کند.
این فناوری دامنه متنوعی از جلوه‌های بصری را در اختیار طراح قرار می‌دهد؛ از گرافیک چندرنگ و بافت‌های گوناگون تا پرداخت مات، براق، فلزی و بخش‌های نورگذر. کیفیت نهایی تنها به فایل طراحی وابسته نیست؛ جنس فیلم، فرمول جوهر، پوشش محافظ، نوع رزین و تنظیمات خط تولید نیز بر ظاهر و ماندگاری قطعه اثر می‌گذارند.
برای ظروف و بسته‌بندی‌های پلاستیکی، فناوری IML نیز می‌تواند انتخاب مرتبط‌تری باشد؛ درحالی‌که برای برخی محصولات تولیدشده با قالب‌گیری بادی، بررسی BML پیشنهاد می‌شود. تفاوت این روش‌ها در بخش مقایسه توضیح داده شده است. اگر محصول شما در گروه ظروف و بسته‌بندی‌های پلاستیکی قرار می‌گیرد، صفحه لیبل IML را نیز مطالعه کنید.
فناوری IMD چگونه کار می‌کند؟
در این فناوری، فیلم یا لایه چاپ‌شده در کنار فرآیند شکل‌دهی پلاستیک وارد قالب می‌شود. نحوه آماده‌سازی و جای‌گذاری آن یکسان نیست: در بعضی خطوط، فیلم به‌صورت نواری از رول تغذیه می‌شود؛ در روش‌های دیگر، فیلم پس از چاپ، فرم‌دهی و برش، به‌عنوان قطعه‌ای مستقل درون قالب قرار می‌گیرد.
در فرآیندهای مبتنی بر فیلم، طرح ابتدا روی بستری پلیمری چاپ و سپس برای ورود به قالب آماده می‌شود. فیلم با ابزار دستی یا سامانه‌های خودکار در موقعیت تعیین‌شده قرار می‌گیرد. در ادامه، بسته به فناوری انتخابی، یا لایه چاپی به سطح قطعه منتقل می‌شود یا خود فیلم به‌عنوان بخشی از ساختار محصول باقی می‌ماند.
در مرحله بعد، مواد پلاستیکی مذاب به قالب تزریق می‌شوند. دما و فشار فرآیند، متناسب با روش مورد استفاده، انتقال لایه تزئینی یا اتصال فیلم به بدنه را امکان‌پذیر می‌کند. پس از سردشدن قطعه و بازشدن قالب، محصولی خارج می‌شود که عملیات تزئین آن در چرخه قالب‌گیری انجام شده است.
نکته: فیلم در تمام روش‌های IMD به شکل یکسان در محصول نهایی حضور ندارد. در فرآیندهای انتقالی، لایه تزئینی جدا می‌شود و فیلم حامل کنار می‌رود؛ اما در روش Film Insert Molding، فیلم چاپ‌شده بخشی از قطعه نهایی خواهد بود.
انواع روش‌های اجرای IMD
IMD عنوانی برای مجموعه‌ای از روش‌های تزئین درون قالبی است، نه یک فرآیند کاملاً یکسان. نوع فیلم، چگونگی انتقال طرح، آرایش لایه‌ها و تجهیزات خط تولید، شیوه اجرای پروژه را تعیین می‌کنند. شناخت این تفاوت‌ها به انتخاب روشی متناسب با هندسه قطعه و ظرفیت تولید کمک می‌کند.
۱. روش انتقال رول (Roll-to-Roll IMD)
در سامانه Roll-to-Roll، فیلم تزئینی به‌صورت نواری پیوسته از رول به دستگاه تزریق هدایت می‌شود. مکانیزم تغذیه در هر چرخه، بخش موردنظر فیلم را در موقعیت مشخص قرار می‌دهد تا طرح با محل تعریف‌شده روی قطعه منطبق باشد.
حسگرهای نوری با خواندن علائم رجیستر چاپ (Registration Marks)، موقعیت فیلم را کنترل می‌کنند. پس از بسته‌شدن قالب و تزریق مواد، لایه تزئینی به سطح قطعه منتقل می‌شود و فیلم حامل در پایان چرخه از آن جدا خواهد شد.
این شیوه زمانی مناسب‌تر است که طراحی قطعه و تجهیزات خط، تغذیه پیوسته فیلم را پشتیبانی کنند. در چنین شرایطی، استفاده از آن برای تولید تیراژ بالا قابل ارزیابی است.
۲. روش فیلم درون‌قالبی (Film Insert Molding یا FIM)
در روش FIM، طرح ابتدا روی فیلم پلیمری چاپ می‌شود. سپس، متناسب با شکل قطعه، فیلم با حرارت یا فشار فرم‌دهی و در ابعاد موردنیاز برش داده می‌شود تا برای استقرار در قالب آماده باشد.
پس از جای‌گذاری فیلم، مواد مذاب از پشت آن تزریق می‌شوند و به لایه‌های سازگار اتصال پیدا می‌کنند. چون فیلم در محصول نهایی باقی می‌ماند، علاوه بر ایجاد جلوه بصری، می‌تواند از سطح چاپ‌شده نیز محافظت کند.
این روش برای قطعات دارای انحنا یا فرم سه‌بعدی و محصولاتی که به پنل گرافیکی زیرلایه محافظ نیاز دارند، گزینه‌ای قابل بررسی است.
۳. روش انتقال فویل درون قالب (IMR)
در روش IMR یا In-Mold Roll Transfer، فیلم حامل واسطه انتقال طرح به سطح قطعه است و پس از پایان فرآیند، جزئی از محصول نهایی نخواهد بود.
فیلم تزئینی به شکل رول وارد سامانه می‌شود. در جریان قالب‌گیری، دما و فشار کنترل‌شده لایه موردنظر را به سطح پلاستیکی منتقل می‌کند و در پایان، بستر حامل از قطعه جدا می‌شود.
IMR در برخی محصولات صنعتی برای ایجاد نقش‌های تزئینی، پرداخت‌های متالایز و طرح‌های گرافیکی کاربرد دارد.
۴. روش‌های ترکیبی و ساختارهای چندلایه
در پروژه‌هایی با الزامات عملکردی یا بصری ویژه، یک لایه منفرد کافی نیست. در این موارد، ساختاری چندلایه متشکل از فیلم پلیمری، جوهر، پوشش سخت، لایه اتصال‌دهنده یا مواد محافظ طراحی می‌شود.
ترکیب حساب‌شده این اجزا امکان دستیابی به ویژگی‌هایی مانند افزایش مقاومت سایشی، مدیریت بازتاب نور، نورگذر بودن بخش‌هایی از طرح، ایجاد عمق بصری و بافت قابل لمس را فراهم می‌کند.
ساختار انتخاب‌شده باید با کاربری قطعه و محیط استفاده از آن تناسب داشته باشد. پیش از آغاز تولید نیز سازگاری میان فیلم، جوهر، پوشش و رزین تزریقی باید ارزیابی شود.

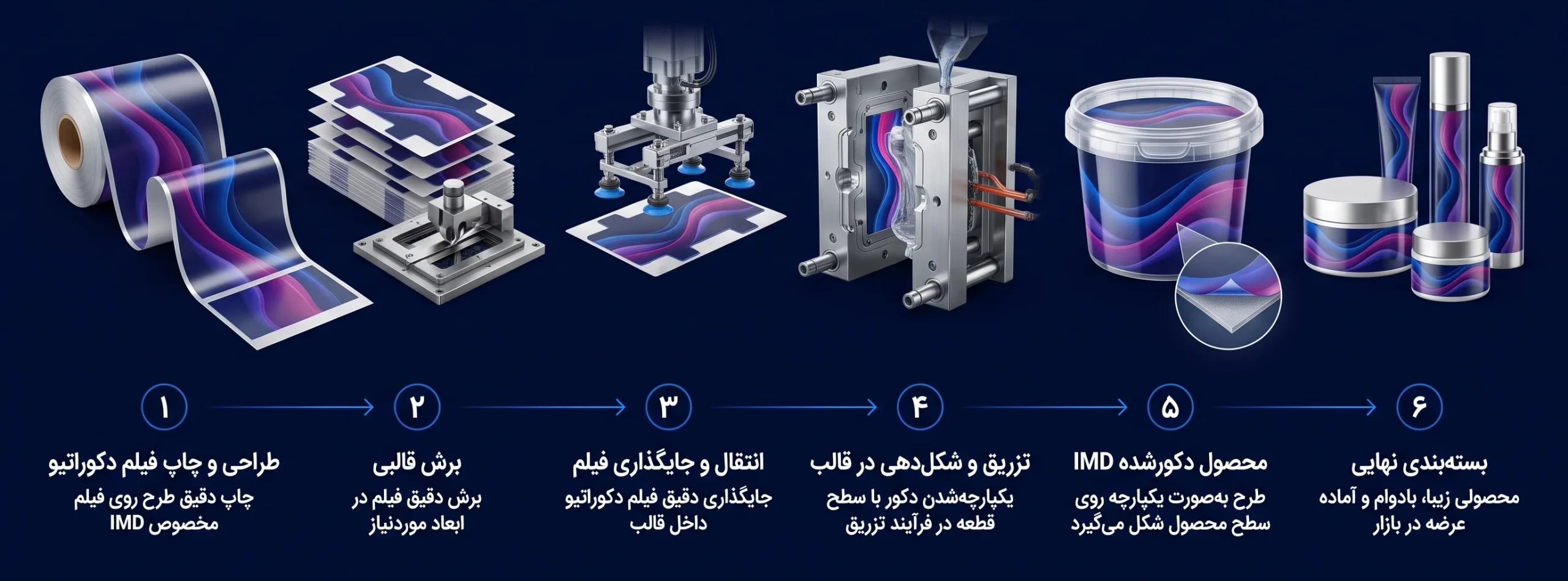

مراحل تولید لیبل IMD؛ از طراحی تا ساخت قطعه
کیفیت محصول نهایی به هماهنگی زنجیره‌ای از فعالیت‌ها وابسته است؛ از طراحی و انتخاب فیلم گرفته تا چاپ، فرم‌دهی، آماده‌سازی قالب و تنظیم پارامترهای تزریق. ناهماهنگی میان این مراحل می‌تواند ظاهر یا عملکرد قطعه را تحت تأثیر قرار دهد.
مرحله اول: طراحی گرافیکی و آماده‌سازی فایل
نخست، فایل گرافیکی بر اساس ابعاد، هندسه و کاربری قطعه آماده می‌شود. در این مرحله رنگ‌ها، تصاویر، نشان تجاری، آیکون‌ها و سایر جزئیات بصری نهایی خواهند شد.
چنانچه بخشی از محصول باید نور را عبور دهد، محدوده نورگذر باید از ابتدا در طرح مشخص شود. برای قطعات سه‌بعدی نیز لازم است کشیدگی فیلم در قسمت‌های منحنی و فرورفته پیش‌بینی شود؛ زیرا فرآیند فرم‌دهی می‌تواند ابعاد یا موقعیت ظاهری اجزای چاپ‌شده را تغییر دهد.
مرحله دوم: انتخاب فیلم و چاپ طرح
پس از تأیید طرح، فیلم بر اساس جنس رزین، شرایط قالب‌گیری و محیط مصرف محصول انتخاب می‌شود.
طرح با فناوری چاپ سازگار با فیلم اجرا می‌شود. جوهر باید در برابر دما و فشار قالب‌گیری و نیز تغییر شکل احتمالی بستر در مراحل بعدی پایداری کافی داشته باشد.
در بسیاری از ساختارهای FIM، طرح در سمت داخلی فیلم شفاف چاپ می‌شود؛ در نتیجه، لایه گرافیکی میان فیلم و بدنه پلاستیکی قرار می‌گیرد و مستقیماً در معرض محیط بیرون نیست.
مرحله سوم: فرم‌دهی سه‌بعدی فیلم
اگر قطعه دارای انحنا یا هندسه پیچیده باشد، فیلم چاپ‌شده پیش از ورود به قالب باید به شکل نهایی نزدیک شود.
فرم‌دهی را می‌توان با روش‌هایی مانند ترموفرمینگ، شکل‌دهی با خلأ یا فشار هوا انجام داد. در هر روش، دما و نیروی واردشده باید کنترل شود تا فیلم با هندسه موردنظر هماهنگ شود.
میزان کشش فیلم باید در محدوده مجاز باقی بماند. کشیدگی بیش از حد می‌تواند تناسب گرافیک را تغییر دهد، ضخامت موضعی فیلم را کاهش دهد یا به لایه چاپ صدمه بزند.
مرحله چهارم: برش و قرارگیری فیلم در قالب
پس از فرم‌دهی، قسمت‌های اضافی فیلم مطابق ابعاد و مرزهای قطعه نهایی برش داده می‌شوند.
فیلم آماده‌شده به کمک ابزار دستی یا سامانه رباتیک داخل قالب جای می‌گیرد. دقت این مرحله اهمیت زیادی دارد تا نشان تجاری، نوشته‌ها و دیگر عناصر گرافیکی پس از تزریق در محل صحیح قرار داشته باشند.
در خطوط خودکار، حسگرهای نوری و تجهیزات موقعیت‌یابی، دقت و تکرارپذیری استقرار فیلم را افزایش می‌دهند.
مرحله پنجم: تزریق پلاستیک و اتصال لایه تزئینی
پس از تثبیت فیلم در محل، قالب بسته می‌شود و مواد پلاستیکی مذاب با پارامترهای کنترل‌شده دما و فشار به درون آن تزریق می‌شوند.
در روش‌های مبتنی بر درج فیلم، مواد مذاب از پشت بستر تزریق می‌شوند و به لایه‌های سازگار آن پیوند می‌خورند. در فرآیندهای انتقالی، لایه تزئینی تحت شرایط مشخص به سطح قطعه منتقل می‌شود.
مرحله ششم: خنک‌کاری، خروج قطعه و کنترل نهایی
قطعه پس از تزریق درون قالب سرد می‌شود تا ابعاد و شکل آن تثبیت شود. سپس قالب باز شده و محصول با مکانیزم خروج یا بازوی رباتیک خارج می‌شود.
در پایان، کیفیت چاپ و دقت موقعیت طرح ارزیابی می‌شود. چسبندگی لایه‌ها، تشکیل حباب، چروکیدگی، تغییر رنگ و سایر عیب‌های احتمالی نیز در این بازرسی بررسی می‌شوند.
مواد اولیه و فیلم‌های مورد استفاده در IMD
انتخاب بستر پلیمری از تصمیم‌های تعیین‌کننده در پروژه IMD است. فیلم باید قابلیت چاپ و دستیابی به جلوه موردنظر را داشته باشد و در عین حال، شرایط حرارتی و مکانیکی فرآیند را تحمل کند. برای ارزیابی سازگاری فیلم با رزین می‌توانید از تیم مهندسی متریال ماتریس مشاوره بگیرید.
پلی‌کربنات (PC)
پلی‌کربنات از فیلم‌های پرکاربرد در ساختارهای تزئینی IMD به شمار می‌رود. شفافیت، مقاومت ضربه‌ای مناسب و قابلیت شکل‌پذیری آن، استفاده از این ماده را در پنل‌های کنترلی، اجزای داخلی خودرو و پوشش تجهیزات الکترونیکی امکان‌پذیر می‌کند.
پلی‌اتیلن ترفتالات (PET)
فیلم PET به‌واسطه پایداری ابعادی و ویژگی‌های مکانیکی، در برخی کاربردهای تزئینی و صنعتی استفاده می‌شود. بااین‌وجود، دمای فرآیند، شدت فرم‌دهی و میزان سازگاری آن با رزین تزریقی باید پیش از انتخاب بررسی شود.
پلی‌متیل متاکریلات (PMMA)
PMMA یا اکریلیک به دلیل شفافیت نوری و کیفیت ظاهری، برای قطعاتی که به سطح شفاف یا براق نیاز دارند، می‌تواند گزینه مناسبی برای ارزیابی باشد.
پلی‌پروپیلن (PP)
پلی‌پروپیلن در برخی ساختارهای IMD و فیلم‌های تزئینی به کار می‌رود. بااین‌حال، چسبندگی و سازگاری آن با جوهر، پوشش و رزین تزریقی باید پیش از تولید از نظر فنی تأیید شود.
ساختارهای چندلایه
برای دستیابی به عملکردهای ویژه، امکان استفاده از فیلم‌های چندلایه وجود دارد. ترکیب این ساختارها با توجه به کاربری محصول می‌تواند شامل لایه پایه، جوهر، پوشش سخت، محافظ فرابنفش و لایه پیونددهنده باشد.
هیچ‌یک از این مواد انتخابی همگانی برای تمام پروژه‌ها نیستند. تصمیم نهایی باید بر پایه نوع رزین، هندسه قطعه، روش ساخت و شرایط واقعی بهره‌برداری گرفته شود.
روش‌های چاپ و جلوه‌های ظاهری در لیبل IMD
چاپ سیلک‌اسکرین از روش‌های متداول برای چاپ روی فیلم‌های IMD است و امکان استفاده از جوهرهای پوشاننده را فراهم می‌کند؛ قابلیتی که در طراحی نواحی نورگذر اهمیت دارد. برای سفارش‌های کم‌تیراژ یا طرح‌های متنوع می‌توان چاپ دیجیتال را بررسی کرد. چاپ افست نیز در برخی پروژه‌ها، به‌ویژه برای جزئیات دقیق و تیراژهای بیشتر، کاربرد دارد.
جوهر IMD باید در برابر تغییر شکل بستر و دمای قالب‌گیری پایداری داشته باشد؛ ازاین‌رو، استفاده از جوهرهای عمومی بدون آزمون سازگاری توصیه نمی‌شود. در فرآیندهای انتقالی نیز لایه رهاساز، جوهر و چسب با آرایش فنی مشخص روی فیلم حامل قرار می‌گیرند.
براقی و مات‌بودن سطح
پرداخت مات یا براق سطح، بیش از آنکه به جوهر وابسته باشد، از بافت فیلم و نوع پوشش سخت تأثیر می‌پذیرد.
جلوه فلزی
برای دستیابی به جلوه فلزی، می‌توان از جوهرهای ویژه یا لایه‌های متالایز بهره گرفت. در این حالت، حفظ چسبندگی و پیوستگی لایه در زمان فرم‌دهی و کشش فیلم باید ارزیابی شود.
رنگ نهایی
رنگ نهایی قطعه از برهم‌کنش رنگ جوهر، میزان شفافیت یا ته‌رنگ فیلم و رنگ رزین زیرین شکل می‌گیرد. برای دستیابی دقیق‌تر به رنگ سازمانی، ارزیابی نمونه واقعی ضروری است. خدمات مدیریت رنگ ماتریس می‌تواند در این مرحله به شما کمک کند.
IMD در چه صنایعی کاربرد دارد؟
فناوری IMD بیشتر برای قطعاتی بررسی می‌شود که علاوه بر کیفیت ظاهری، باید در طول استفاده روزمره نیز عملکرد و نمای خود را حفظ کنند.
قطعات داخلی خودرو
پنل‌های فرمان و کنترل، اجزای تزئینی داشبورد و قاب نمایشگرهای کابین از جمله قطعاتی هستند که می‌توانند با این فناوری تولید شوند.
لوازم خانگی
در محصولات خانگی، پنل‌های کنترل و قاب کلیدها گاهی به گرافیک ماندگار یا نشانگرهای نورگذر نیاز دارند؛ کاربردهایی که IMD می‌تواند در آن‌ها بررسی شود.
لوازم الکترونیکی
قاب و پنل برخی تلفن‌های همراه، رایانه‌ها و تجهیزات الکترونیکی شخصی نیز قابلیت تزئین با این روش را دارند.
دستگاه‌های پزشکی
در بخشی از تجهیزات پزشکی، فیلم‌های تزئینی برای تولید پنل‌ها و اجزای رابط کاربری مورد استفاده قرار می‌گیرند.
بسته‌بندی و قطعات صنعتی
IMD در برخی محصولات آرایشی و بهداشتی و اجزای پلاستیکی مرتبط با بسته‌بندی نیز قابل بررسی است. ماتریس امکان ارزیابی پروژه‌های مرتبط با صنایع و قطعات صنعتی را نیز فراهم می‌کند.
در تمام این حوزه‌ها، فیلم، جوهر و پوشش باید متناسب با محیط، میزان تماس و شرایط عملکرد قطعه انتخاب شوند.
چرا تولیدکنندگان سراغ فناوری IMD می‌روند؟
مهم‌ترین ویژگی IMD، ادغام تزئین با ساختار قطعه و دستیابی به نمایی پیوسته است. البته مقاومت در برابر خراش، سایش، مواد شوینده و عوامل محیطی مقدار ثابتی ندارد و با توجه به جنس فیلم، نوع جوهر و پوشش، مواد مصرفی و شرایط ساخت و استفاده تعیین می‌شود.
امکان ایجاد سطح تزئینی مقاوم
با انتخاب صحیح فیلم و پوشش محافظ، می‌توان دوام مناسبی در برابر سایش و تماس‌های متعارف روزانه به دست آورد.
امکان طراحی برای نورپردازی از پشت
با تعیین دقیق محل چاپ و میزان پوشانندگی جوهر، بخش‌هایی برای عبور نور طراحی می‌شوند. این قابلیت برای پنل‌ها و محصولاتی که نشانه‌ها یا عناصر گرافیکی روشن‌شونده دارند، مفید است.
قابلیت اجرا روی سطوح فرم‌دار
با انتخاب بستر و روش فرم‌دهی متناسب، اجرای گرافیک روی سطوح منحنی و قطعات سه‌بعدی نیز امکان‌پذیر است.
کاهش نیاز به تزئین سطحی جداگانه
ادغام تزئین با قالب‌گیری می‌تواند در خطوط واجد شرایط، نیاز به بخشی از عملیات چاپ و پرداخت پس از تولید را کاهش دهد یا حذف کند.
پایداری مناسب ظاهر و چاپ
انتخاب درست فیلم، جوهر و پوشش در حفظ رنگ و ظاهر محصول مؤثر است؛ بااین‌حال، دوام نهایی باید در شرایط مصرف واقعی آزموده شود.
تکرارپذیری مناسب در تولید
ثبات در طراحی، چاپ، فرم‌دهی و تزریق، کنترل کیفیت و یکنواختی ظاهری را در تولید انبوه ساده‌تر می‌کند.
معایب و محدودیت‌های لیبل IMD
با وجود قابلیت‌های متعدد، IMD برای تمام هندسه‌ها و تیراژها بهترین گزینه نیست. پیش از تصمیم‌گیری، محدودیت‌های فنی و اقتصادی زیر را نیز بررسی کنید:
هزینه اولیه ابزار
در برخی روش‌های مبتنی بر فیلم، ساخت قالب تزریق به‌تنهایی کافی نیست و ابزار فرم‌دهی و برش نیز لازم می‌شود. بنابراین، تغییر طرح یا اصلاح هندسه پس از آماده‌سازی ابزار ممکن است هزینه قابل‌توجهی ایجاد کند.
محدودیت عمق کشش
هرچه فیلم بیشتر کشیده شود، ضخامت لایه چاپ در بعضی نقاط کاهش می‌یابد. این وضعیت ممکن است به کم‌رنگ‌شدن یا نیمه‌شفاف‌شدن طرح در نواحی پُرکشش منجر شود و حتی کارایی پوشش سخت را تحت تأثیر قرار دهد.
فرسایش جوهر نزدیک گیت
در برخی ساختارها، برخورد رزین مذاب با سطح چاپ‌شده ممکن است جوهر را در محدوده گیت تزریق جابه‌جا کند یا به آن آسیب بزند. ازاین‌رو، محل گیت باید از ابتدای طراحی قالب با درنظرگرفتن آرایش لایه‌ها تعیین شود.
دقت جاگذاری فیلم
فیلم باید در هر چرخه با دقت و موقعیت یکسان در قالب قرار گیرد؛ انحراف اندک نیز می‌تواند جای نشان تجاری، نوشته یا اجزای طرح را جابه‌جا کند.
سازگاری مواد
فیلم، جوهر و رزین باید از نظر شیمیایی و فرآیندی با یکدیگر سازگاری داشته باشند. انتخاب نامتناسب مواد می‌تواند پیوند میان لایه‌ها را تضعیف کند و به جدایش آن‌ها بینجامد.
نبود لایه محافظ در روش انتقالی
در IMR، بستر حامل پس از انتقال برداشته می‌شود؛ در نتیجه، دوام سطح نهایی به کیفیت و مقاومت لایه‌هایی بستگی دارد که روی قطعه باقی می‌مانند.
پیشنهاد می‌شود پیش از سفارش تیراژ اصلی، نمونه اولیه ساخته و آزمون شود. استفاده از خدمات نمونه‌سازی ماتریس کمک می‌کند ایرادهای طراحی یا فرآیند، پیش از آغاز تولید گسترده شناسایی شوند.
تفاوت IMD و IML
هر دو فناوری IMD و IML تزئین را با قالب‌گیری ترکیب می‌کنند؛ بااین‌حال، دامنه کاربرد و ساختار فیلم آن‌ها در بسیاری از پروژه‌ها متفاوت است. جدول زیر مهم‌ترین تمایزهای رایج این دو روش را نشان می‌دهد.
| معیار | IMD | IML |
|---|---|---|
| کاربرد رایج | قطعات صنعتی و تزئینی مانند پنل، قاب و دکمه | ظروف و بسته‌بندی‌های پلاستیکی |
| جنس فیلم | معمولاً PC، PET یا PMMA، اغلب همراه با پوشش سخت | معمولاً PP یا PE، هم‌خانواده با ظرف |
| شکل فیلم | تخت یا فرم‌داده‌شده سه‌بعدی | برچسب برش‌خورده که پیش از تزریق در قالب قرار می‌گیرد |
| هدف اصلی | تزئین و محافظت از سطح قطعه، گاهی با نورپردازی از پشت | لیبل‌گذاری ظرف و ایجاد سطحی یکپارچه با بدنه |
توجه داشته باشید که نام‌گذاری روش‌ها در منابع تخصصی همیشه یکدست نیست. در بعضی کاربردهای قطعات بادوام، اصطلاح IML برای فرآیندهایی نزدیک به FIM نیز به کار می‌رود و گاهی IMD عنوانی فراگیر برای این خانواده از فناوری‌هاست. هنگام استعلام، علاوه بر نام اختصاری، جنس فیلم و نوع قطعه را نیز اعلام کنید. برای ظروف و بسته‌بندی‌های پلاستیکی، صفحه لیبل IML ماتریس را هم بررسی کنید.
تفاوت IMD، IMF و IMR
در منابع فنی، IMD اغلب به‌عنوان عنوانی عمومی برای تزئین درون قالبی استفاده می‌شود و نام‌هایی مانند IML، IMF و IMR به شیوه‌های اجرایی متفاوت اشاره دارند. در جدول زیر، دو روش IMF و IMR از نظر ساختار نهایی و نیازهای اجرایی مقایسه شده‌اند.
| معیار | IMF (FIM) | IMR |
|---|---|---|
| سطح نهایی | فیلم چاپ‌شده در قطعه می‌ماند و لایه محافظ هم هست | فقط لایه جوهر منتقل می‌شود و فیلم حامل جدا می‌شود |
| مناسب برای | سطوح منحنی و سه‌بعدی، پنل‌های نورپردازی‌شونده | سطوح ساده‌تر و تولید انبوه با اتوماسیون بالا |
| ابزار لازم | فرم‌دهی، برش و جاگذاری دقیق فیلم | دستگاه تغذیه فیلم رولی و قالب مناسب انتقال |
| نکته مهم | عمق کشش بیشتری را تحمل می‌کند، اما کشش زیاد جوهر را نازک می‌کند | لایه شفاف محافظ ندارد و عمق کشش آن معمولاً کمتر است |
یادآوری: در متون فنی، IMF معمولاً به شکل In-Mold Forming و IMR با عنوان In-Mold Roller یا In-Mold Rolling معرفی می‌شود.
کنترل کیفیت و آزمون‌های لیبل IMD
برنامه کنترل کیفیت باید شرایطی را بازتاب دهد که قطعه در زمان استفاده با آن مواجه خواهد شد. بنابراین، آزمون‌ها بر اساس کاربری محصول و الزامات عملکردی آن انتخاب می‌شوند. نمونه‌های متداول عبارت‌اند از:
بازرسی ظاهری
در این مرحله، انطباق محل طرح، حباب‌زدگی، چروک، تغییر رنگ، افت شدت جوهر در نواحی کشیده‌شده و آثار جریان رزین در اطراف گیت بررسی می‌شوند.
چسبندگی
چسبندگی میان لایه‌ها را می‌توان با آزمون برش شبکه‌ای و نوارچسب، بر اساس روش‌هایی مانند ISO 2409 یا ASTM D3359 ارزیابی کرد.
سختی سطح
برای سنجش مقاومت سطح در برابر خراش، آزمون سختی مدادی مطابق ISO 15184 یا ASTM D3363 قابل استفاده است.
سایش
آزمون سایش تابر بر پایه ASTM D4060 یکی از روش‌های سنجش مقاومت سایشی است. در فیلم‌های شفاف نیز می‌توان تغییر کدری ناشی از سایش را با روش‌هایی مانند ASTM D1044 اندازه‌گیری کرد.
نور و آب‌وهوا
برای بررسی پایداری نوری و جوی، نمونه‌ها در معرض تابش زنون‌آرک یا فرابنفش قرار می‌گیرند. استانداردهایی مانند ISO 4892، ASTM G155 و ASTM G154 در این ارزیابی کاربرد دارند.
رنگ و براقیت
اختلاف رنگ با روش‌هایی مانند ASTM D2244 و میزان براقیت سطح با استاندارد ASTM D523 قابل اندازه‌گیری است.
شرایط مصرف
در صورت اقتضای کاربری، مقاومت محصول در برابر شوینده‌ها، چرخه‌های دمایی، رطوبت و دیگر عوامل محیطی نیز آزموده می‌شود.
استانداردهای یادشده نمونه‌هایی از روش‌های ارزیابی‌اند و الزاماً در تمام پروژه‌ها کاربرد ندارند. معیارهای پذیرش باید پیش از تولید انبوه، با توجه به کاربری قطعه و توافق طرفین تعیین شوند. برای آشنایی بیشتر با استانداردها و گواهینامه‌های ماتریس، صفحه مربوط را مطالعه کنید.
قیمت لیبل IMD به چه عواملی بستگی دارد؟
هزینه اجرای IMD برای همه سفارش‌ها یکسان نیست. قیمت نهایی با توجه به طراحی قطعه، ابزارهای لازم، مواد مصرفی و تعداد تولید محاسبه می‌شود. عوامل اصلی تعیین‌کننده هزینه عبارت‌اند از:
روش اجرا
انتخاب میان روش‌هایی مانند انتقال فویل (IMR) و درج فیلم در قالب (FIM)، تعداد عملیات و تجهیزات موردنیاز را تعیین می‌کند.
فیلم و پوشش
جنس و ضخامت فیلم، نوع پوشش سخت و تعداد لایه‌های تخصصی بر بهای مواد اولیه اثر مستقیم دارند.
چاپ و جلوه‌ها
تعداد لایه‌های چاپ، استفاده از رنگ‌های خاص، پرداخت فلزی و طراحی بخش‌های نورگذر، هزینه اجرای گرافیک را تغییر می‌دهند.
فرم‌دهی و ابزار
بسته به روش انتخابی، ممکن است تهیه قالب فرم‌دهی، ابزار برش و قالب تزریق نیز به سرمایه‌گذاری اولیه نیاز داشته باشد.
تیراژ و ضایعات
با افزایش تعداد سفارش، سهم هزینه ساخت ابزار در قیمت هر قطعه کاهش می‌یابد. در سوی دیگر، نرخ ضایعات و مدت‌زمان چرخه تولید نیز در محاسبه بهای تمام‌شده مؤثرند.
برای مقایسه اقتصادی، هزینه چاپ را به‌تنهایی ملاک قرار ندهید. بهای نهایی قطعه IMD را با مجموع هزینه روش فعلی، مانند رنگ‌آمیزی یا چاپ و برچسب‌زنی پس از تولید، مقایسه کنید. برای دریافت برآورد متناسب با سفارش خود، مشخصات پروژه را از طریق صفحه تماس با ماتریس بفرستید.
چطور روش مناسب را انتخاب کنیم؟
هیچ روشی برای تمام قطعات بهترین انتخاب نیست. برای رسیدن به گزینه مناسب، ابتدا به پرسش‌های زیر پاسخ دهید:
سطح قطعه چقدر منحنی است؟
برای قطعات با سطح نسبتاً صاف و تیراژ بالا، بررسی IMR می‌تواند منطقی باشد؛ درحالی‌که برای فرم‌های منحنی یا سه‌بعدی، معمولاً روش‌هایی مانند IMF و FIM مطرح می‌شوند. اگر هندسه هنوز نهایی نیست، خدمات طراحی ساختار ماتریس می‌تواند به بهینه‌سازی فرم و کنترل کشش فیلم کمک کند.
قطعه به چه مقاومتی نیاز دارد؟
در قطعاتی که مرتب با سایش یا شوینده تماس دارند، فیلم و پوشش باید متناسب با این شرایط انتخاب شوند. استفاده از پوشش سخت یا لایه محافظ، در صورت سازگاری با فرآیند، می‌تواند مؤثر باشد.
طرح نور از پشت دارد؟
در طرح‌های نورگذر، میزان پوشانندگی جوهر و ترتیب لایه‌ها باید از مرحله طراحی تعیین شود. چاپ سیلک‌اسکرین نیز یکی از گزینه‌های قابل بررسی برای اجرای این ساختار است.
محصول شما ظرف است؟
برای ظروف و بسته‌بندی‌ها، بهتر است فناوری‌هایی مانند IML، BML و TML را نیز در کنار IMD ارزیابی کنید.
تیراژ و بودجه ابزار چقدر است؟
هزینه ابزارسازی را متناسب با تیراژ هدف محاسبه کنید تا سهم آن در بهای هر محصول مشخص شود. پیش از انتخاب نهایی نیز سازگاری فیلم و رزین را با متخصصان مهندسی متریال بررسی کنید.
اطلاعات لازم برای سفارش لیبل IMD
مشخصات فنی و پارامترهای IMD
برای امکان‌سنجی و برآورد پروژه، اطلاعاتی از جمله جنس فیلم و بدنه، فناوری چاپ، نیاز به نورپردازی، نوع قالب‌گیری و تیراژ لازم است. این مشخصات باید با هندسه قطعه و شرایط بهره‌برداری آن تطبیق داده شوند.
| جنس فیلم | پلی‌کربنات (PC) یا PET قابل فرم‌دهی |
|---|---|
| جنس بدنه یا محصول | ABS، PC یا آلیاژ PC/ABS |
| روش چاپ | افست، چاپ سیلک‌اسکرین یا چاپ دیجیتال روی فیلم |
| قابلیت نورپردازی از پشت | دارد (با کنترل تراکم جوهر) |
| نوع قالب‌گیری | ویژه قالب‌گیری تزریقی (Injection Molding) |
| ابعاد تیراژ اقتصادی | بسته به هندسه، مواد اولیه و مشخصات پروژه تعیین می‌شود |
اطلاعاتی که همراه استعلام می‌فرستید
فایل طرح
فایل گرافیکی یا وکتور طرح را به همراه کدهای رنگ یا نمونه مرجع ارسال کنید. اگر طراحی هنوز تکمیل نشده، خدمات طراحی گرافیک ماتریس می‌تواند در آماده‌سازی فایل نهایی به شما کمک کند.
هندسه قطعه
برای ارزیابی هندسه، فایل سه‌بعدی با فرمت‌هایی مانند STEP یا STL بفرستید. در صورت در دسترس نبودن فایل، ارائه نمونه فیزیکی نیز می‌تواند مفید باشد.
جنس رزین و قالب
نوع رزین بدنه و روش قالب‌گیری مورد استفاده را در شرح پروژه درج کنید.
شرایط مصرف
شرایط بهره‌برداری را شرح دهید؛ از جمله محدوده دما، میزان رطوبت، تماس احتمالی با مواد شوینده و قرارگیری در معرض تابش مستقیم خورشید.
تیراژ و زمان‌بندی
تعداد موردنیاز و زمان تحویل مورد انتظار را نیز مشخص کنید.
پرسش‌های متداول درباره لیبل IMD
تفاوت IMD و IML چیست؟
IML یا In-Mold Labeling عمدتاً برای درج برچسب روی ظروف و بسته‌بندی‌های پلاستیکی به کار می‌رود. IMD یا In-Mold Decoration بیشتر بر تزئین قطعات پلاستیکی با فیلم یا لایه گرافیکی تمرکز دارد. البته مرزبندی این دو فناوری در همه کاربردها قطعی نیست و به ساختار محصول، قالب و روش تولید وابسته است.
آیا IMD روی سطوح منحنی و سه‌بعدی قابل اجرا است؟
بله. در صورت انتخاب فیلم و روش فرم‌دهی متناسب، می‌توان طرح را روی سطوح منحنی و قطعات سه‌بعدی اجرا کرد. میزان پیچیدگی قابل دستیابی به جنس فیلم، فناوری شکل‌دهی، طراحی قالب و هندسه محصول بستگی دارد.
آماده‌سازی نمونه اولیه IMD چقدر زمان می‌برد؟
زمان آماده‌سازی نمونه با پیچیدگی گرافیک، هندسه قطعه، نوع فیلم، تعداد رنگ‌ها و امکاناتی مانند نورپردازی تغییر می‌کند. پس از دریافت و بررسی مشخصات پروژه، می‌توان برنامه زمانی دقیق‌تری ارائه داد.
فایل طراحی IMD را چگونه آماده کنیم؟
برای آغاز بررسی، فایل گرافیکی و مشخصات هندسی قطعه را ارسال کنید. در سفارش‌های سه‌بعدی، فایل‌هایی با فرمت STEP یا STL به تحلیل شکل محصول کمک می‌کنند. اگر هنوز طرح آماده‌ای ندارید، نیازهای طراحی را نیز می‌توان در مرحله مشاوره مشخص کرد.
