لیبل درونقالبی ترموفرمینگ · تی ام ال
چاپ و تولید لیبل TML
لیبل TML روشی برای درج لیبل درون قالب در فرایند ترموفرمینگ است. لیبل پیش از شکل‌گیری ظرف در قالب قرار میگیرد و همزمان با فرم‌گرفتن ورق پلاستیکی، به سطح بیرونی آن متصل میشود. در این صفحه با سازوکار این فناوری، مواد اولیه، مشخصات فنی، کاربردها، عوامل مؤثر بر قیمت و مراحل ثبت سفارش آشنا می‌شوید.
لیبل TML نوعی لیبل چاپ‌شده است که پیش از شکلدهی ورق پلاستیکی، در قالب ترموفرمینگ قرار میگیرد. با شکل‌گرفتن ظرف، لیبل به بدنه متصل میشود و بخشی یکپارچه از بستهبندی خواهد بود؛ بنابراین نیازی به نصب برچسب جداگانه پس از تولید نیست.
در این صفحه، ماتریس فرایند چاپ و آماده‌سازی لیبل درونقالبی برای ظروف ترموفرم را از ابتدا تا مرحله تولید توضیح میدهد؛ از بررسی قالب و ورق و انتخاب ساختار مناسب گرفته تا چاپ افست، برش دقیق و هماهنگی با خط تولید. این فناوری بیشتر در بستهبندی محصولات لبنی، دسر و پنیر کاربرد دارد و برای سایر ظروف نازکجدار ترموفرم نیز، در صورت سازگاری فنی، قابل بررسی است.
مطالب پیش رو هم برای آشنایی اولیه با فناوری TML تنظیم شده‌اند و هم اطلاعات موردنیاز مدیران تولید و کارشناسان خرید را پوشش می‌دهند. اگر به دنبال پاسخ سریع هستید، ابتدا نکات کلیدی را مرور کنید؛ جزئیات فنی و اجرایی نیز در بخش‌های بعدی آمده‌اند.
- در روش TML، لیبل همزمان با شکلدهی ظرف و درون قالب ترموفرمینگ روی بدنه آن قرار میگیرد.
- این روش برای برخی ظروف نازکجدار از جنس PP یا PS، از جمله لیوان ماست، ظرف دسر و بستهبندی پنیر خامهای، قابل استفاده است.
- TML با IML تزریقی یکسان نیست: در TML ورق پلاستیکیِ گرم‌شده روی لیبل فرم میگیرد؛ در روش تزریقی، پلاستیک مذاب وارد قالب میشود.
- قیمت نهایی با توجه به تیراژ، اندازه لیبل، تعداد رنگ‌ها، جنس فیلم، ساختار چسبنده و قالب برش محاسبه میشود.
لیبل TML (تی‌اِم‌اِل) چیست و سازوکار آن چگونه است؟
TML مخفف و کوتاه‌شده عبارت Thermoform Mold Labeling است و به لیبل‌گذاری درون قالب طی فرایند ترموفرمینگ اشاره دارد. در این فرایند، ورق پلاستیکی ابتدا گرم میشود تا انعطاف‌پذیر شود؛ سپس با مکش خلأ یا فشار هوا، شکل سطح قالب را به خود میگیرد. اگر لیبل در همین مرحله داخل قالب قرار داده شده باشد، همزمان با شکل‌گیری ظرف به سطح بیرونی آن متصل میشود.
مراحل اجرا به این ترتیب است: ابتدا لیبل چاپ و برش‌خورده در موقعیت تعیین‌شده داخل قالب قرار میگیرد. سپس ورق گرم‌شده روی قالب می‌آید و مکش یا فشار هوا آن را به سطح قالب می‌رساند. لایه یا پوشش اتصال‌دهنده در پشت لیبل، در شرایط تعریف‌شده به ورق می‌چسبد. پس از خنک‌شدن، ظرف از قالب خارج میشود و در مرحله برش نهایی از بخش‌های اضافی ورق جدا خواهد شد.
ترموفرمینگ در مقایسه با قالبگیری تزریقی، با سازوکار و شرایط دمایی و فشاری متفاوتی انجام میشود. بنابراین ساختار پشت لیبل TML باید با شرایط واقعی خط سازگار باشد. بسته به نوع ورق و تجهیزات، از لایه اتصال‌دهنده حرارتی یا پوشش اختصاصی استفاده میشود. در برخی منابع فنی، این روش با عنوان‌هایIML-T یا T-IML هم می‌شناسند.
سه روش ترموفرمینگ و جای لیبل TML در آنها
این سه روش بر اساس نیرویی که ورق گرم‌شده را به سطح قالب می‌رساند، با یکدیگر تفاوت دارند.
-
شکلدهی با خلأ (Vacuum)
در این روش، هوای زیر ورق مکیده میشود و فشار محیط، ورق را به سطح قالب می‌چسباند. وکیوم‌فرمینگ برای قطعات کم‌عمق و طرح‌هایی با جزئیات ساده مناسب است. برای شکلدهی ظروف عمیق‌تر، ممکن است از پیستون کمکی (Plug assist) استفاده شود تا ورق پیش از اعمال خلأ به داخل قالب هدایت شود و توزیع ضخامت آن بهبود یابد.
-
شکلدهی با فشار هوا (Pressure)
در این شیوه، هوای فشرده از سمت بالای ورق به آن نیرو وارد میکند و ورق را محکم‌تر به قالب می‌فشارد. این روش میتواند جزئیات سطحی و بافت دقیق‌تری ایجاد کند و در برخی شرایط امکان شکلدهی در دمای پایین‌تر را فراهم آورد. در مقابل، تجهیزات و قالب موردنیاز معمولاً پیچیده‌تر و پرهزینه‌تر هستند.
-
شکلدهی مکانیکی (Mechanical)
در شکلدهی مکانیکی، ورق گرم‌شده میان دو بخش نر و ماده قالب فشرده میشود. کنترل ورق از دو سمت میتواند دقت ابعادی و جزئیات سطحی را افزایش دهد.
نوع شکلدهی چه تأثیری بر لیبل TML دارد؟روش شکلدهی، دمای فرایند و سرعت خط بر میزان اتصال و موقعیت نهایی لیبل اثر می‌گذارند. هنگام استعلام، نوع فرایند ترموفرمینگ و مشخصات دستگاه را اعلام کنید تا ساختار لیبل بر اساس شرایط واقعی تولید انتخاب شود.
تفاوت TML و IML چیست؟
وجه مشترک این فناوری‌ها، قرارگرفتن لیبل درون قالب است؛ تفاوت اصلی آنها به روش شکلدهی قطعه مربوط میشود.لیبل IML در معنای رایج امروزش یعنی لیبلزنی در قالبگیری تزریقی و بیشتر برای ظروف تزریقی مثل ماست، بستنی و سطل به کار می‌رود. لیبل BML همین کار را در قالبگیری بادی انجام میدهد و برای بطری و گالن مناسب است. لیبل IMD بیشتر برای تزئین قطعات صنعتی است و کاربرد اصلی‌اش بستهبندی نیست.
TML همین رویکرد را در فرایند ترموفرمینگ به کار میگیرد. تفاوت مهم در حالت ماده اولیه است: در IML تزریقی، پلاستیک مذاب با فشار وارد قالب بسته میشود؛ اما در TML، ورق جامد پس از گرم‌شدن نرم میشود و روی قالب شکل میگیرد. به همین دلیل، ظروف حاصل از ترموفرمینگ معمولاً دیواره نازک‌تری دارند و ساختار لیبل و لایه اتصال‌دهنده آن نیز باید متناسب با این فرایند انتخاب شود.
| معیار | لیبل TML | IML تزریقی |
|---|---|---|
| روش ساخت ظرف | شکلدادن ورق گرم‌شده با مکش یا فشار هوا | تزریق پلاستیک مذاب به قالب بسته |
| ماده‌ی اولیه | ورق PP یا PS | گرانول پلاستیک، معمولاً PP |
| دیواره‌ی ظرف | نازکجدار و سبک | ضخیم‌تر و صلب‌تر، با جزئیات پیچیده‌تر |
| ساختار لیبل | پشتی مناسب دما و فشار ملایم ترموفرمینگ | لیبل مخصوص دما و فشار بالای تزریق |
| هزینه‌ی قالب | معمولاً سادهتر و ارزان‌تر | معمولاً پیچیده‌تر و گران‌تر |
| نمونهی ظرف | لیوان ماست نازک، ظرف دسر، کاسهی پنیر خامهای | ظرف ماست و بستنی دیواره‌ضخیم، سطل، درب |
این جدول یک مقایسه عمومی ارائه میکند؛ انتخاب نهایی باید با درنظرگرفتن طراحی ظرف، قالب و امکانات خط تولید انجام شود. برای آشنایی با روش تزریقی، صفحهIML چیست؟ را بخوانید.
مزایای لیبل TML برای ظروف نازکجدار
شش مزیت قابل بررسی در استفاده از لیبل درونقالبی ترموفرمینگ
-
چاپ یکپارچه با بدنه‌ی ظرف
لیبل همزمان با شکل‌گیری ظرف روی بدنه آن قرار میگیرد؛ در نتیجه، مرحله نصب جداگانه برچسب حذف میشود و مشکلاتی مانند بلندشدن لبه، چین‌خوردگی یا ایجاد حباب در مرحله برچسب‌زنی پس از تولید مطرح نخواهد بود. سطح بستهبندی ظاهری یکدست پیدا میکند.
-
پوشش گسترده‌ی سطح
در صورت تناسب طرح با هندسه قالب و میزان کشش ورق، لیبل میتواند بخش قابل‌توجهی از بدنه ظرف را پوشش دهد. این فضا برای نمایش نشان تجاری، تصویر محصول و اطلاعات ضروری بستهبندی کاربرد دارد. محدوده واقعی پوشش به عمق ظرف، شکل قالب و مشخصات لیبل وابسته است.
-
حذف مرحلهی لیبلزنی جداگانه
از آنجا که لیبل در زمان شکل‌گیری ظرف در قالب قرار میگیرد، پس از تولید به دستگاه جداگانه لیبلزنی یا تونل شرینک نیاز نخواهد بود. البته این مزیت زمانی محقق میشود که خط تولید و تجهیزات جایگذاری لیبل برای اجرای TML آماده باشند.
-
سازگاری با خط Form-Fill-Seal
در خطوط Form-Fill-Seal، ظرف در یک مسیر تولید میشود، سپس محصول داخل آن پر و بستهبندی درزگیری میشود. با اجرای صحیح TML، لیبل از ابتدای فرایند روی ظرف قرار دارد؛ بااین‌حال، سازگاری این روش باید با تجهیزات و تنظیمات خط بررسی شود.
-
امکان کاهش وزن ظرف و مصرف مواد
ترموفرمینگ امکان تولید ظروف نازکجدار را فراهم میکند. برای نمونه، گروهGreiner Packagingدر یکی از پروژه‌های خود گزارش کرده است که با جایگزینی ترموفرمینگ به‌جای قالبگیری تزریقی، وزن لیوان از ۱۵ گرم به ۱۱٫۴ گرم کاهش یافته؛ یعنی کاهشی در حدود ۲۵ درصد. این رقم به همان محصول و شرایط تولید مربوط است و نباید به همه ظروف تعمیم داده شود (منبع).
-
قالب سادهتر
در بسیاری از کاربردها، ساختار قالب ترموفرمینگ از قالب تزریق سادهتر است و میتواند هزینه و زمان ساخت کمتری داشته باشد. بااین‌حال، ابعاد قطعه، تعداد حفره‌ها و پیچیدگی هندسی قالب در هزینه نهایی تعیین‌کننده‌اند.
در این روش، چاپ همزمان با تولید بدنه روی بستهبندی قرار میگیرد؛ بنابراین لیبل مرحله‌ای جدا از ساخت ظرف نیست.
چه زمانی لیبل TML انتخاب مناسبی نیست؟
TML برای همه محصولات یا خطوط تولید انتخاب مناسبی نیست. پیش از تصمیم‌گیری، محدودیت‌های زیر را در نظر بگیرید.
- ظرف شما ترموفرم نیست.این فناوری برای ظروفی طراحی شده است که با ترموفرمینگ تولید میشوند. برای ظروف قالبگیری تزریقی، معمولاً IML و برای بطری‌ها و گالن‌های تولیدشده با قالبگیری بادی، BML بررسی میشود.
- تیراژ محدود است یا طرحها مرتب تغییر میکنند.هزینه‌های آماده‌سازی چاپ و ساخت قالب برش باید روی تعداد سفارش تقسیم شوند. به همین دلیل، در تیراژهای پایین یا سفارش‌هایی با تغییرات مکرر طرح، برچسب چسبی ممکن است گزینه اقتصادی‌تری باشد.
- خط تولید امکان جایگذاری لیبل در قالب را ندارد.اجرای TML به سازوکار و تنظیمات مناسب برای قراردادن لیبل در قالب نیاز دارد. پیش از سفارش، بررسی کنید دستگاه ترموفرمینگ شما از این قابلیت پشتیبانی میکند یا امکان تجهیز آن وجود دارد. این موضوع را با سازنده دستگاه یا قالب هماهنگ کنید.
- عمق ظرف زیاد است و ورق هنگام شکلدهی کشش بالایی دارد.با افزایش عمق ظرف و میزان کشش ورق، حفظ پوشش یکنواخت و موقعیت دقیق لیبل دشوارتر میشود. این محدودیت باید از مرحله طراحی قالب و با مشارکت تیم فنی بررسی شود.
- ظرف برای استفاده مکرر یا قرارگیری در معرض حرارت زیاد در نظر گرفته شده است.بسیاری از ظروف نازکجدار ترموفرم برای مصرف یک‌باره طراحی میشوند. بنابراین استفاده مجدد یا قرارگیری در شرایط حرارتی خارج از مشخصات محصول، بدون تأیید سازنده توصیه نمی‌شود.
- جنس لیبل با ورق ظرف سازگاری ندارد.ناسازگاری مواد پلیمری یا لایه اتصال‌دهنده میتواند به چسبندگی نامناسب منجر شود و بر امکان بازیافت بستهبندی نیز اثر بگذارد.
برای بررسی تناسب این روش با محصولتان، مشخصات ظرف و تیراژ موردنظر رابرای ما بفرستید تا بهترین گزینه ممکن برای شما توسط تیم فنی گروه ماتریس انتخاب گردد.
مقایسه‌ی لیبل TML با برچسب چسبی و شرینک اسلیو
دو روش متداول دیگر برای تزئین ظروف پلاستیکی، برچسب چسبی و شرینک اسلیو هستند. در هر دو روش، ابتدا ظرف تولید میشود و سپس لیبل روی آن قرار میگیرد: برچسب با دستگاه لیبل‌زن نصب میشود و اسلیو پس از عبور از تونل حرارتی به شکل ظرف درمی‌آید.
در TML، لیبل پیش از شکل‌گیری ظرف در قالب جای میگیرد. بنابراین مرحله نصب جداگانه حذف میشود؛ در عوض، قالب و خط ترموفرمینگ باید برای این فرایند آماده باشند. هیچ‌یک از این سه روش در همه شرایط برتری مطلق ندارد و انتخاب مناسب به جنس و فرم ظرف، تیراژ و هدف طراحی بستگی دارد.
| معیار | لیبل TML | برچسب چسبی | شرینک اسلیو |
|---|---|---|---|
| زمان قرارگیری لیبل | همزمان با شکلدهی ظرف | پس از تولید ظرف | پس از تولید ظرف |
| تجهیزات پس از تولید | لازم نیست | دستگاه لیبل‌زن | دستگاه سلیو و تونل حرارتی |
| ظاهر نهایی | چاپ یکپارچه با بدنه | لبه‌ی برچسب دیده میشود | پوشش بخش بزرگی از بدنه، همراه با درز |
| تیراژ مناسب | متوسط تا بالا | کم تا زیاد | متوسط تا زیاد |
| تغییر طرح | هر طرح چاپ و قالب برش جداگانه میخواهد | سادهتر و منعطف‌تر | متوسط |
برای انتخاب نهایی، دوام، ظاهر و هزینه هر روش را در کنار جنس ظرف و شرایط واقعی نگهداری و مصرف ارزیابی کنید.
جنس ورق و ساختار لیبل TML؛ PP یا PS؟
ظرف ترموفرم معمولاً از ورق پلیپروپیلن (PP) یا پلی‌استایرن (PS) تولید میشود و ساختار لیبل باید با جنس ورق و شرایط شکلدهی آن سازگار باشد. انتخاب ماده اولیه بر هزینه، ظاهر، عملکرد و مسیر بازیافت بستهبندی اثر می‌گذارد.
ورق PP
پلیپروپیلن وزن کمی دارد و در بسیاری از کاربردهای غذایی، از جمله بستهبندی محصولات لبنی، استفاده میشود. اگر بدنه ظرف و لیبل هر دو از PP سازگار ساخته شوند، میتوان ساختاری تک‌جنس (mono-material) طراحی کرد که از نظر تفکیک مواد، برای بازیافت مناسب‌تر باشد.
ورق PS
پلی‌استایرن ماده‌ای نسبتاً صلب و شکل‌پذیر است که در برخی ظروف ترموفرم به کار می‌رود. این ماده در مقایسه با PP رفتار متفاوتی در برابر ضربه دارد؛ ازاین‌رو، انتخاب لیبل و لایه اتصال‌دهنده باید با مشخصات ورق PS هماهنگ شود. ترکیب پلیمرهای ناسازگار نیز ممکن است فرایند بازیافت را دشوارتر کند.
ساختار خود لیبل
لیبل TML اغلب بر پایه فیلم PP تولید میشود؛ بااین‌حال، جنس و ساختار لایه پشتی باید با ورق ظرف سازگار باشد. ضخامت لیبل و نوع اتصال‌دهنده با توجه به جنس ورق، هندسه ظرف و شرایط دستگاه تعیین میشود. برای انتخاب این ساختار میتوانید از مشاوره تیممهندسی متریال ماتریس بهره‌مند شوید.
ارزیابی بازیافتپذیری فقط با شناسایی جنس ورق امکان‌پذیر نیست. نوع مرکب، پوششها، افزودنی‌ها، ترکیب مواد و زیرساخت بازیافت در محل مصرف نیز باید در نظر گرفته شوند.
مشخصات فنی لیبل TML
برای تعیین ساختار مناسب، اطلاعاتی مانند جنس و ضخامت ورق، ابعاد و هندسه ظرف، روش چاپ، شیوه اتصال لیبل، مشخصات قالب و تیراژ موردنیاز است. اگر همه این داده‌ها در دسترس نیست، مشخصات ظرف و نوع کاربرد آن را برای کارشناسان فنی ماتریس ارسال کنید تا امکان اجرا بررسی شود.
| متریال لیبل | فیلم پلیپروپیلن (PP)، بسته به ساختار پروژه |
|---|---|
| جنس ورق ظرف | پلیپروپیلن (PP) یا پلی‌استایرن (PS) |
| فرآیند ساخت ظرف | ترموفرمینگ (خلأ، فشار هوا یا مکانیکی) |
| روش چاپ | افست، متناسب با تیراژ و مشخصات گرافیکی |
| تعداد رنگ و پوشش | تا ۷ رنگ همراه با پوشش UV، در صورت سازگاری با پروژه |
| پشتی لیبل | چسب یا پوشش مخصوص TML، متناسب با ورق |
| ساختار ظرف | نازکجدار؛ ضخامت دقیق از طراحی ظرف و نیاز محصول به دست می‌آید |
| ابعاد لیبل | بر اساس دایلاین و هندسهی قالب ترموفرم |
| برش | دای‌کات دقیق، متناسب با قالب |
| فایل طراحی | فایل وکتور (AI یا PDF) بر اساس نقشه‌ی واقعی قالب |
موارد این جدول، دامنه‌ای از قابلیت‌های قابل بررسی را نشان می‌دهند. مشخصات فنی و امکان اجرای هر مورد باید متناسب با پروژه، پیش از تولید تأیید شود.
کاربرد لیبل TML در صنایع مختلف
لیبل TML برای بسته‌بندی‌هایی قابل بررسی است که بدنه آنها با ترموفرمینگ و از ورق نازکجدار ساخته میشود و به چاپ یکپارچه نیاز دارند. بخش مهمی از کاربردهای شناخته‌شده این فناوری به صنایع لبنی و غذایی مربوط است؛ از جمله لیوان‌ها، ظروف، درب‌ها و سینی‌های یکبارمصرف ترموفرم (منبع).
لیوان ماست و دسر لبنی
لیوان‌های ماست، دسر و پودینگ از نمونه‌های رایج ظروف ترموفرم هستند. در صورت انتخاب صحیح مواد و ساختار چاپ، لیبل در محیط سرد و مرطوب یخچال بخشی از بدنه ظرف باقی می‌ماند و لبه‌ای برای بلندشدن ندارد.
ظرف پنیر خامهای و محصولات کرمی
ظروف پنیر خامهای و محصولات با بافت کرمی نیز می‌توانند از کاربردهای این فناوری باشند. شرکتRPC Bebo Plastik برای بسته‌ی پنیر خامهای Kremgo از فناوری IML-T برای بستهبندی پنیر خامهای استفاده کرده و امکان ایجاد گرافیک باکیفیت روی سطح ظرف را گزارش داده است (منبع).
سس، دیپ و غذاهای آماده
ظروف کوچک سس، دیپ و برخی غذاهای آماده نیز ممکن است با ترموفرمینگ تولید شوند. برای نمونه، یک تولیدکننده لبنی در بریتانیا محصولات سس خود را در ظروف نازکجدار ترموفرم با تزئین درونقالبی عرضه کرده است (منبع).
برای آشنایی با راهکارهای ماتریس در این صنایع، صفحه‌هایبسته‌بندی لبنیات و نوشیدنی و بستهبندی صنایع غذایی را ببینید.

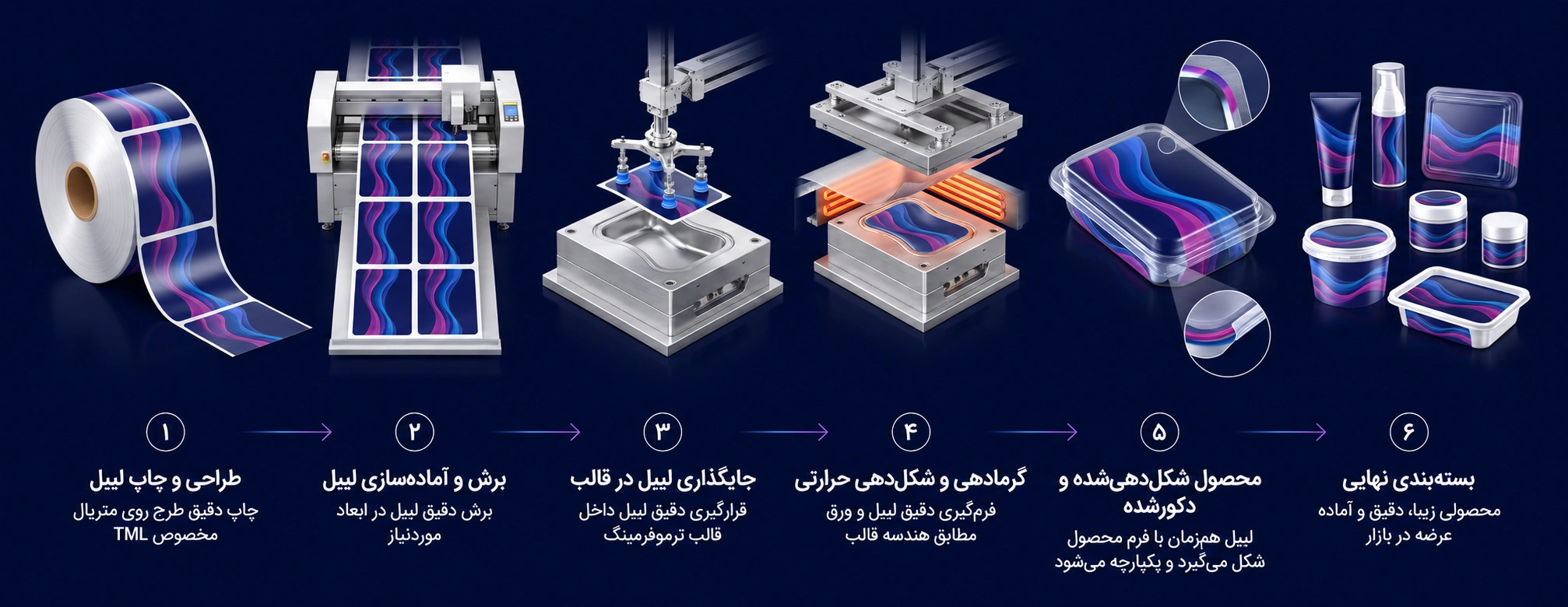

مراحل تولید لیبل TML از طراحی تا ظرف نهایی
فرایند اجرای TML در ماتریس از پنج مرحله پیوسته تشکیل میشود. ابتدا طرح گرافیکی با توجه به ابعاد، انحنای بدنه و محدوده قابل پوشش آماده میشود تا نوشتهها و تصاویر پس از شکلدهی در موقعیت مناسبی قرار بگیرند. سپس طرح با روش چاپ افست روی فیلم منتخب چاپ میشود و لایه پشتی متناسب با جنس ورق آماده خواهد شد.
در مرحله بعد، لیبل‌ها با ابعاد و هندسه موردنیاز برش می‌خورند تا هنگام قرارگیری در قالب، موقعیت خود را حفظ کنند. سپس لیبل در قالب دستگاه ترموفرمینگ جایگذاری میشود و ورق گرم‌شده روی آن شکل میگیرد؛ سازوکار این مرحله در بخش «لیبل TML چگونه کار میکند؟» توضیح داده شد. در پایان، ظرف‌ها برش می‌خورند و مطابق مشخصات محصول تکمیل میشوند.
دمای فرایند و شرایط گرمایش باید با جنس ورق، طراحی ظرف و مشخصات دستگاه هماهنگ باشد. به همین دلیل، هماهنگی میان تولیدکننده لیبل، سازنده ظرف و مسئولان خط تولید باید از ابتدای پروژه انجام شود.
- طراحی بر اساس قالب
- چاپ افست
- برش دقیق (دای‌کات)
- جایگذاری لیبل و گرم‌کردن ورق
- شکلدهی با خلأ و برش نهایی
نکات آماده‌سازی فایل برای چاپ لیبل TML
از آنجا که لیبل TML روی بدنه‌ای شکل‌پذیر و دارای انحنا قرار میگیرد، آماده‌سازی فایل آن باید با هندسه واقعی ظرف و قالب هماهنگ باشد. رعایت نکات زیر میتواند از خطاهای چاپ و جابهجایی عناصر گرافیکی پس از شکلدهی جلوگیری کند.
- نقشه دایلاین را از سازنده قالب دریافت کنید.ابعاد و محدوده لیبل‌خور باید با قالب مطابقت داشته باشد. اندازه‌گیری مستقیم از روی ظرف نهایی ممکن است خطا ایجاد کند؛ بنابراین نقشه فنی و دایلاین تأییدشده را از سازنده قالب یا ظرف دریافت کنید.
- فایل وکتور بفرستید. فایل AI یا PDF با ابعاد مشخص بهترین انتخاب است. متن‌ها را از حالت فونت خارج کنید و تصاویر را با وضوح ۳۰۰ dpi در اندازه‌ی واقعی قرار دهید.
- نوشتهها و نشان تجاری را از لبه‌های برش فاصله دهید.در لیوان‌های مخروطی، سطح لیبل پس از شکلدهی روی بدنه‌ای منحنی قرار میگیرد. جای متن، لوگو و خطوط افقی را با درنظرگرفتن این انحنا تعیین کنید و از لبه‌ها و محل اتصال دو سر لیبل فاصله کافی بگذارید تا عناصر مهم پس از فرم‌دهی خوانا باقی بمانند.
- محل بارکد را با توجه به انحنای ظرف انتخاب کنید.بارکد را در بخشی با انحنای کمتر و دور از محل اتصال لیبل قرار دهید. اندازه و کیفیت چاپ آن نیز باید با الزامات استاندارد اسکن سازگار باشد.
- رنگ‌ها را مشخص و تأیید کنید.کدهای پنتون رنگ‌های اصلی برند را مشخص کنید و فایل را در حالتCMYKرنگی مناسب چاپ آماده سازید. پیش از شروع تیراژ اصلی، نمونه رنگ یا پروف را بررسی و تأیید کنید. برای حفظ ثبات رنگ در سفارش‌های بعدی،مدیریت رنگ کمک میکند.
- پوشش UV را در فایل مشخص کنید.اگر بخش مشخصی از طرح، مانند لوگو یا نام محصول، به پوشش UV نیاز دارد، محدوده آن را در لایه‌ای مجزا و مشخص تعریف کنید.
اگر فایل آماده ندارید، تیم طراحی گرافیک ماتریسمی‌تواند فایل را با توجه به قالب ظرف، الزامات چاپ و هویت بصری برند شما آماده کند.
قیمت لیبل TML به چه عواملی بستگی دارد؟
برای تولید لیبل TML نرخ ثابتی وجود ندارد و هزینه هر سفارش بر اساس مشخصات همان پروژه محاسبه میشود. تیراژ یکی از عوامل اصلی است؛ زیرا هزینه‌های آماده‌سازی چاپ، مانند تهیه زینک و تنظیم دستگاه، و همچنین هزینه ساخت قالب برش، میان تعداد بیشتری از لیبل‌ها سرشکن میشود. در نتیجه، با افزایش تیراژ معمولاً سهم این هزینه‌ها از بهای هر لیبل کاهش می‌یابد.
ابعاد لیبل و نوع فیلم نیز بر مصرف مواد و هزینه اثر دارند. لیبل بزرگ‌تر به فیلم بیشتری نیاز دارد و ساختار اختصاصی TML نیز باید متناسب با ورق انتخاب شود. تعداد رنگ‌ها، استفاده از رنگ‌های اختصاصی پنتون و افزودن پوشش UV می‌توانند مراحل یا تجهیزات بیشتری به فرایند تولید اضافه کنند.
اگر یک محصول در طعم‌ها، وزن‌ها یا گونه‌های مختلف عرضه میشود، ممکن است هر طرح به آماده‌سازی جداگانه نیاز داشته باشد. همچنین برای فرم جدید لیبل، قالب برش اختصاصی ساخته میشود؛ هزینه ساخت این قالب معمولاً به همان سفارش اولیه مربوط است و در سفارش‌های بعدیِ همان فرم تکرار نمی‌شود.
هزینه نهایی بستهبندی را بررسی کنید؛ نه فقط بهای هر لیبل را.در محاسبه اقتصادی، هزینه دستگاه و نیروی انسانی برای لیبلزنی پس از تولید، میزان ضایعات و سرعت خط را نیز لحاظ کنید. TML میتواند بخشی از این مراحل را حذف کند؛ اما میزان صرفه‌جویی به ظرفیت، تجهیزات و حجم تولید شما بستگی دارد.
برای قیمت دقیق، اطلاعاتی را که در بخش مراحل سفارش لیبل TML آمده را برای ما بفرستید یا با تیم فروش ماتریس تماس بگیرید.
مراحل سفارش لیبل TML
هرچه اطلاعات فنی اولیه دقیقتر باشد، بررسی امکان اجرا و ارائه پیشنهاد قیمت نیز سریع‌تر و دقیقتر انجام میشود. برای دریافت استعلام، موارد زیر را آماده کنید:
- نوع و ظرفیت ظرف؛ برای مثال، لیوان ماست ۲۰۰ گرمی یا کاسه پنیر خامهای.
- جنس ورق ظرف (PP یا PS) و ضخامت تقریبی آن.
- فایل دایلاین یا ابعاد دقیق محدوده لیبل‌خور قالب.
- تیراژ هر طرح و تعداد طرحها.
- تعداد رنگ و نیاز به پوشش UV.
- شرایط نگهداری و فرایند پرکردن محصول؛ مانند نگهداری در یخچال یا فریزر و انجام پاستوریزاسیون.
- مدل یا مشخصات دستگاه ترموفرمینگ و نام سازنده ظرف، در صورت دسترسی.
- فایل طرح، اگر آماده است.
پس از دریافت اطلاعات، کارشناسان ماتریس نوع ظرف و کاربرد آن را ارزیابی میکنند، ساختار مناسب لیبل را پیشنهاد می‌دهند و برآورد قیمت و زمان تحویل را ارائه میکنند. سپس فایل طراحی بررسی یا آماده‌سازی میشود و نمونه رنگ (پروف) برای تأیید نهایی در اختیار شما قرار میگیرد.
پیش از آغاز تولید انبوه، بهتر است چند نمونه روی قالب و خط واقعی شما آزمایش شود. پس از تأیید نتیجه، لیبل‌ها چاپ و برش می‌خورند، کنترل کیفیت میشوند و برای ارسال آماده خواهند شد.
نکته‌ی نگهداری: لیبل‌ها را تا زمان استفاده در بستهبندی اصلی، دور از تابش مستقیم آفتاب، گرما و رطوبت نگهداری کنید. پیش از ورود به خط نیز اجازه دهید با دمای محیط سالن تولید هم‌دما شوند. رعایت این نکات به حفظ شکل لیبل و جای‌گیری دقیقتر آن در قالب کمک میکند.
سؤالات متداول درباره لیبل TML
-
لیبل TML چیست؟
لیبل TML یا لیبل درونقالبی ترموفرمینگ، پیش از شکلدهی ورق پلاستیکی در قالب قرار میگیرد و هنگام تولید ظرف به سطح آن متصل میشود. TML کوتاه‌شده عبارتThermoform Mold Labeling است و در متنهای فنی گاهی IML-T هم نامیده میشود.
-
تفاوت لیبل TML با IML چیست؟
تفاوت اصلی به روش تولید ظرف مربوط است. در TML، ورق گرم‌شده با ترموفرمینگ شکل میگیرد؛ اما IML معمولاً در قالبگیری تزریقی به کار می‌رود. به همین دلیل، ظروف TML اغلب نازک‌جدارترند و ساختار پشتی لیبل آنها باید با شرایط ترموفرمینگ سازگار باشد. جزئیات بیشتر در جدول مقایسه آمده است.
-
لیبل TML روی چه ظرفهایی قابل اجراست؟
این روش برای ظروف سبک و نازک‌جداری قابل بررسی است که با ترموفرمینگ تولید میشوند؛ مانند لیوان ماست، ظرف دسر و کاسه پنیر خامهای. برای ظروف تزریقی معمولاً IML و برای بطریهای تولیدشده با قالبگیری بادی BML بررسی میشود.
-
آیا هر ماشین ترموفرمی برای TML مناسب است؟
خیر. دستگاه باید امکان جایگذاری دقیق لیبل در قالب را داشته باشد. برخی ماشینهای ترموفرمینگ مجهز به سامانه IML از قالبهای متحرک یا کجشونده برای دسترسی و جایگذاری استفاده میکنند (منبع). پیش از ثبت سفارش، قابلیت دستگاه و قالب خود را با سازنده یا تیم فنی بررسی کنید.
-
آیا لیبل TML برای خط Form-Fill-Seal مناسب است؟
در صورت طراحی و تنظیم صحیح خط، ظرف لیبلدار میتواند وارد مراحل پرکردن و درزگیری شود. حذف مرحله مستقل لیبلزنی یکی از مزیتهای بالقوه این روش است؛ بااین‌حال، سازگاری نهایی باید با تجهیزات، سرعت و شرایط عملیاتی خط تأیید شود.
-
لیبل TML از چه جنسی ساخته میشود؟
لیبل TML اغلب از فیلم پلیپروپیلن (PP) تولید میشود. جنس فیلم و لایه اتصال‌دهنده باید با ورق ظرف، مانند PP یا PS، سازگار باشد. انتخاب نهایی پس از بررسی مواد اولیه و شرایط تولید انجام میشود.
-
آیا لیبل TML برای بستهبندی مواد غذایی مناسب است؟
این فناوری در بستهبندی برخی محصولات غذایی، از جمله ماست، دسر و پنیر، کاربرد دارد. بااین‌حال، فیلم، مرکب چاپ و پوشش نهایی باید برای نوع تماس و شرایط مصرف محصول مناسب باشند. اگر محصول در یخچال یا فریزر نگهداری میشود یا فرایند پاستوریزاسیون دارد، این موضوع را هنگام سفارش اعلام کنید.
-
آیا ظروف TML قابل بازیافت هستند؟
اگر ورق ظرف و لیبل از پلیمرهای سازگار، برای مثال هر دو از PP، ساخته شوند، میتوان بستهبندی را با هدف تسهیل بازیافت طراحی کرد. بااین‌حال، بازیافتپذیری نهایی فقط به جنس ورق وابسته نیست و ترکیب کل بسته، مرکب، پوششها و امکانات بازیافت در محل مصرف نیز اهمیت دارد.
-
آیا ظرف ماست یکبارمصرف را میشود دوباره استفاده کرد؟
ظروف نازکجدار لبنی عموماً برای یکبار مصرف طراحی میشوند. در گزارشی از شهرآرانیوز، یکی از متخصصان علوم و صنایع غذایی استفاده مجدد از این ظروف را، بهویژه برای مواد غذایی گرم، چرب یا اسیدی، توصیه نکرده است (منبع). اگر این موضوع برای مصرف‌کنندگان برند شما اهمیت دارد، میتوانید دستورالعمل استفاده و دفع بستهبندی را با تأیید واحد فنی روی آن درج کنید.
-
فایل طراحی لیبل TML را چگونه آماده کنیم؟
فایل وکتور مثل AI یا PDFفایل وکتور مانند AI یا PDF با ابعاد و خطوط فنی مشخص، گزینه مناسبی برای آماده‌سازی است. فایل باید بر اساس دایلاین و هندسه واقعی قالب تنظیم شود تا نوشتهها و تصاویر پس از شکلدهی در موقعیت درست قرار بگیرند. در صورت آماده‌نبودن طرح، تیم طراحی ماتریس میتواند آن را بر اساس نقشه قالب آماده کند.
-
برای استعلام قیمت لیبل TML چه اطلاعاتی لازم است؟
برای برآورد قیمت، نوع و ظرفیت ظرف، جنس و ضخامت ورق، دایلاین یا ابعاد لیبل، تیراژ هر طرح، تعداد طرحها و رنگ‌ها، نیاز به پوشش UV و شرایط نگهداری محصول را اعلام کنید. ارسال فایل طراحی یا نمونه ظرف نیز به دقیق‌ترشدن بررسی اولیه کمک میکند.
-
حداقل تیراژ و زمان تحویل لیبل TML چقدر است؟
حداقل تیراژ و زمان تحویل به مشخصات پروژه، ابعاد لیبل، تعداد طرحها، ظرفیت تولید و زمان موردنیاز برای تأیید نمونه بستگی دارد. پس از بررسی اطلاعات سفارش، مقدار و زمان دقیق اعلام میشود.
واژه‌نامه‌ی لیبل TML و ترموفرمینگ
در این جدول، معنی اصطلاحات فنی و تخصصی به‌کاررفته در صفحه را مرور می‌کنیم.
| ترموفرمینگ | فرایند گرم‌کردن ورق پلاستیکی و شکلدادن آن روی قالب. |
|---|---|
| ورق | ورق پلاستیکی از جنس PP یا PS که ماده اولیه ساخت ظرف است و معمولاً به‌صورت رول یا شیت وارد دستگاه میشود. |
| نازکجدار | ظرفی که از ورق پلاستیکی با ضخامت کم ساخته میشود؛ تعریف دقیق آن به استاندارد و کاربرد محصول بستگی دارد. |
| وکیوم‌فرمینگ | نوعی ترموفرمینگ که در آن با مکش هوا، ورق گرم‌شده به سطح قالب کشیده میشود. |
| حفره (Cavity) | فضای فرورفته در قالب که ورق پلاستیکی در آن شکل میگیرد. |
| لیبل درونقالبی | لیبل چاپشدهای که پیش از شکل‌گیری ظرف داخل قالب قرار میگیرد و هنگام تولید به بدنه متصل میشود. |
| IML-T | نام دیگر TML در متنهای فنی. |
| Form-Fill-Seal | خط تولید یکپارچه‌ای که در آن ظرف ساخته، با محصول پر و سپس درزگیری میشود. |
| تک‌جنس | بسته‌بندی‌ای که اجزای اصلی آن از یک خانواده پلیمری سازگار ساخته شده‌اند. |
| دایلاین | نقشه فنیِ بازشده یا تخت‌شده لیبل و محدوده آن که ابعاد، خطوط برش و نواحی طراحی را مشخص میکند. |
| دای‌کات | برش لیبل با قالب مخصوص. |
| افست | روش چاپی که در آن تصویر از زینک و از طریق سیستم انتقال مرکب روی سطح چاپ منتقل میشود. |
| پنتون | سامانه استاندارد تعریف رنگ که هر رنگ در آن با کد مشخص میشود. |
| UV | پوششی که با تابش فرابنفش خشک یا پخت میشود و میتواند ویژگی‌های سطح چاپ را بهبود دهد. |
چرا ماتریس برای چاپ لیبل TML؟
در تولید لیبل TML، کیفیت چاپ به‌تنهایی کافی نیست؛ ساختار لیبل باید با قالب، جنس ورق و شرایط خط ترموفرمینگ هماهنگ باشد. به همین دلیل، خدمات ماتریس علاوه بر چاپ، بخش‌هایی از مهندسی و آماده‌سازی بستهبندی را نیز دربرمی‌گیرد. تیممهندسی متریالساختار مواد و لایه‌های لیبل را با ورق و شرایط تولید تطبیق میدهد؛ در بخشطراحی ساختارابعاد و فرم لیبل بر اساس هندسه قالب بررسی و تنظیم میشود و تیمطراحی گرافیکطرح گرافیکی را متناسب با فرم ظرف و هویت بصری برند آماده میکند.
مدیریت رنگبه حفظ هماهنگی رنگ‌های برند در سفارش‌های تکراری کمک میکند. با خدماتنمونه‌سازیامکان بررسی نمونه پیش از تولید انبوه فراهم میشود. برای آشنایی با ماشین‌آلات، صفحهدستگاه‌ها و تجهیزات و برای مدارک کیفیت صفحه‌ی استانداردها و گواهینامه‌هامراجعه کنید. اطلاعات مربوط به کنترل کیفیت را نیز در صفحهکاتالوگ دیجیتال ماتریس میتوانید ورق بزنید.
استعلام قیمت لیبل TML
نوع ظرف و تیراژ موردنظرتان را بگویید تا کارشناسان ماتریس ساختار مناسب لیبل را پیشنهاد دهند و قیمت را اعلام کنند.
